母線槽其結構為導體相與相之間、與殼體之間都有一定距離,可以實現空氣絕緣,同時加絕緣材料雙重絕緣。母線槽,采用絕緣材料包扎相導體之后,采用壓制成棱形的外殼(訲壓成波浪形)將相導體卡住固定,依靠相和相之間、與殼體之間的空氣間隙做絕緣。因?yàn)樵诎惭b過程中,包釓相導體的絕緣材料容易受傷擊穿絕緣,而與外殼短路,因而,逐漸禁止選用。
密集型母線槽產品的成型后就是加塑料膜密封了,保證密集型母線槽的完整無損.密集型母線槽在運輸過程中,防止急剎車,密集型母線槽只能按規格大小分開堆砌。密集型母線槽在上下車時,母線槽廠家必須注意不能磕碰密集型母線槽的接頭相線母排頭端,以免碰傷影響接觸,產生弧光發熱,影響密集型母線槽的通電使用壽命。
密集型母線槽的敷設必須現場實測,安裝線槽的長度精確度要求較高,母線槽的插接式開關箱高度也應根據設計確定。消防配電線路采用暗敷設時,應敷設在不燃燒體結構內,且保護層厚度不宜小于30mm。當采用明敷設時,采用金屬管或金屬線槽上刷防火涂料保護,因?yàn)榻饘俟芎徒饘俨郾旧聿⒉痪邆浞阑鹦阅?。母線槽插接饋電孔應設在安全可靠及安裝維修方便處。母線槽直線敷設長度超過60m時應設置膨脹(伸縮)節,在母線槽母線跨越建筑物的伸縮縫或沉降縫處,應設置沉降(伸縮)節。 母線槽插接箱安裝前,應打開母線槽插孔處的安全擋板。

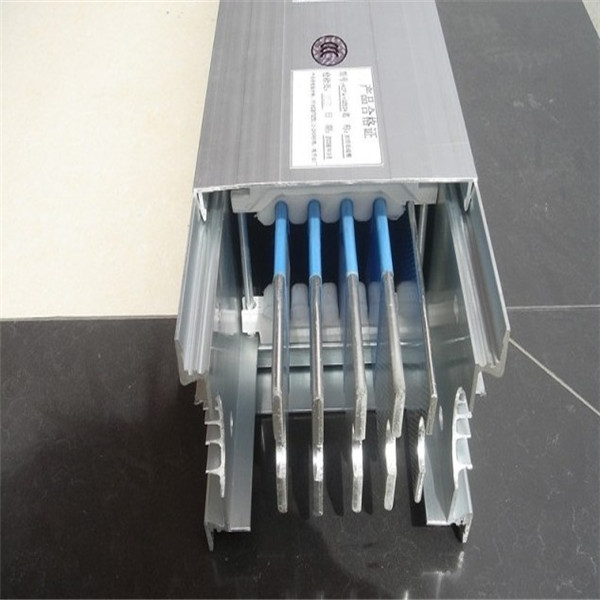

密集型母線槽
母線槽插接箱安裝前,應先將箱內開關推至OFF斷開檔位置;將插接箱插腳按相序從母線槽插口處插入母線槽內,并保證插入到位。禁止帶電插撥!相鄰兩只插接箱左右邊間距應大于0.04m;前后邊距應大于0.15mm;插接箱邊距墻邊不應小于0.1m。推薦閱讀:密集型母線槽安裝時應該注意哪些事項
插接箱安裝后,母線槽生產廠家應將其前后兩處爪型卡板固定于母線槽兩側,并擰緊螺絲。內裝大型開關的插接箱,其垂直安裝時,底部應加裝承重托臂;水平安裝時,應加裝承重報箍。更多了解河南天晟達電氣設備:密集型母線槽、管型母線、封閉母線槽:http://www.cpawap.com/
