密集型母線槽和高壓母線槽的區別形式?在母線槽當中分為很多的類型的,例如:密集型、封閉式、高壓母線、管型母線等等,每一種類型線槽都是使用到不同區域環境當中,每種類型線槽都有著自身優勢。今天我們來說說密集型母線槽和高壓母線槽的優勢,以幫助我們更加的了解母線槽。
高壓母線槽是發電、變電、配電系統中傳輸電能的一種新裝置,工作電流有各值不等,其具有結構簡單、安全可靠、壓降小,走向靈活、安裝方便,抗短路性能好等優點。一般來說工作電壓在3000伏以上的電流都被稱為高壓母線槽。它的相間絕緣電阻要大于1000M歐,防護等級高,一般戶外有IP54,高壓母線被廣泛的應用到與發電廠、大型變壓器等連接使用,高壓線槽外殼是封閉的,可以大大減少停電檢修次數,在輸送較大電流時,可消除用雙拼、三拼高壓電纜所帶來的因電流分配不平衡而引起的故障,確保供電的可靠性。

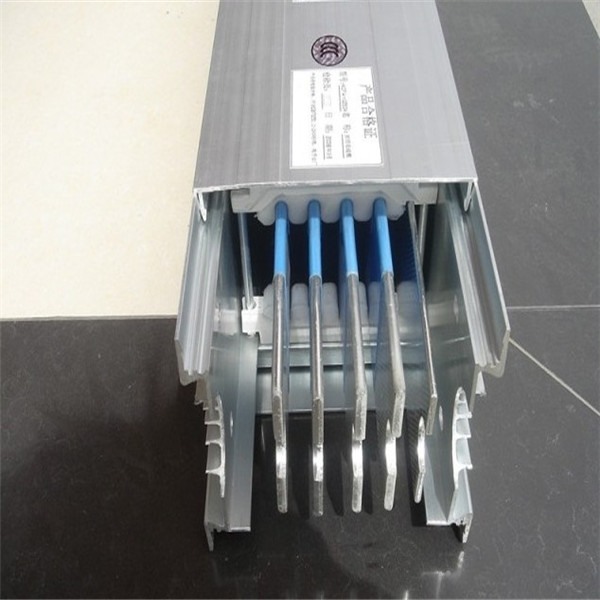

密集型母線的電阻比較小,由于密集型的散熱機能比較好,升溫低,所以線路的壓降小,損耗也比較小。河南密集型母線槽的三明治結構相對空氣型母線柵格式結構明顯存在體積小、占用空間小的優勢。輸電線路的電壓降指標主要取決于輸電線路的電阻、容抗、感抗,空氣型母線由于相間存在較大空間,且外殼為磁性材料,渦流現象明顯,具有較大的容抗和感抗,電壓降明顯,電能損耗較大,而母線槽緊密的結構,大大降低了母線系統的阻抗,而非磁性的鋁鎂合金外殼更加避免了磁滯渦流現象的產生,使得整個系統電壓降非常小,能耗非常低;發熱量小、散熱快。
空氣型母線槽因?yàn)閾碛兄砻婵此瓢踩慕Y(jié)構,往往在絕緣材料的選用上一般均選用市場上中低檔的材料,而這恰恰在使得它的安全性能上存在較大隱患,一旦這種性能較差的絕緣材料老化,絕緣材料脫落加上灰塵的日積月累,使得空氣型母線產生相間短路,而密集型母線相與相間緊貼的結構,決定了在密集型母線絕緣材料的選用上都是當前國際上性能特別的。
空氣型母線的電阻較大,這也與她的散熱性有關的,它升溫高,通常溫度越高,電阻越大。因?yàn)槊芗途€槽擁有空氣型母線難以比擬的低阻抗特點,在發熱指標上密集型母線更小;熱量傳遞無外乎對流、輻射、傳導三種方式,而IP54的防護等級決定了母線系統必須是全封閉結構,所以母線內部熱量采用對流傳遞是不存在的,母線槽緊貼式的結構決定了它的熱傳遞方式為傳導,空氣型母線槽相間存在靜止的空氣介質決定了它的傳遞方式為輻射,而金屬間的熱傳導勢必 于氣體介質的熱輻射,再加上鋁鎂合金外殼材質導熱性能遠優于鋼制外殼。
