封閉插接式母線槽和母線橋的區別之處在哪?現在在很多使用電量需求量較的大地方都進行安裝了母線槽,已經使用傳統的電纜了,但是在母線產品當中又被分為了很多類型產品,在不同的場合環境當中選擇不同的母線槽產品。接下來小編來講述關于插接式封母線和母線橋兩者之間的區別之處。

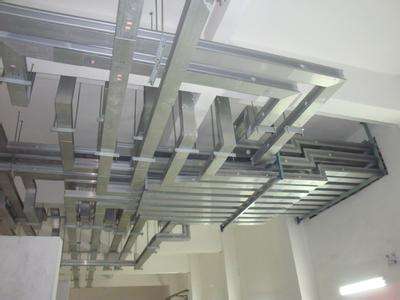

封閉型母線槽又被成為是母線槽,也就是說母線槽是封閉型式的母線的馬甲,封閉型式的母線和母線槽指的都是同一種東西。它是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線,也可制成中間不帶分線盒的饋電型的母線,是將主母線采用金屬外殼封閉的母線。具有利于標準化,互換性好,外殼一般采用無磁或弱磁材料,減少發熱。將母線封閉,系統抗污穢能力提高,適合于煤炭、造紙、化工等粉塵嚴重和空氣濕度大的地區。
這種封閉型的母線可被分為密集型絕緣和空氣型絕緣兩種母線槽,適用于額定工作電壓660V、額定工作電流250~2500A,頻率50Hz的三相四線制或三相五線制供配電線路,它具有結構緊湊、絕緣強度高、傳輸電流大、互換性能好、電氣性能穩定、易于安裝維修、壽命時間長等一系列特點。被廣泛地應用在工礦企業、高層建筑和公共設施等供配電系統連接。
母線橋又稱橋式接線,用跨接斷路器BCD把兩條電源引入線與兩臺變壓器聯系起來的主接線。較分段單母線接線簡化,減少了斷路器的數量。根據跨接橋斷路器的位置不同,分為內接線橋和外接線橋。其中內接線橋適用于線路較長,負荷曲線比較平穩的變電位置,外接線橋則適用于線路較短,負荷曲線變化較大的變電位置。
母線橋刷漆的作用:絕緣、防腐、散熱和相的標識,其實帶型母線和封閉式插接母線槽就是一個封閉一個不封閉。
不封閉的母線是母線槽的簡稱,是指在變電所中各級電壓配電裝置的連接,以及變壓器等電氣設備和相應配電裝置的連接,大都采用矩形或圓形截面的裸導線或絞線,這統稱為普通母線,一般用于組合配電柜之間的連接,它隱藏于組合柜中,因此比較安全。
以上就是兩種線槽的區別之處,兩種線槽分別用在不同的場合環境當中使用,在母線槽使用在應用的場合是會發揮出自身的優勢的。如果您這邊還有其他方面的疑問或者想要咨詢兩款設備的價格都是可以向河南天晟達電氣設備公司進行聯系的。
